Sistemas de Estanterías Selectivas e Industriales Destacados
Selección técnica de estanterías selectivas y complementarias fabricadas bajo tolerancias milimétricas en frío, ensayadas para soportar ciclos de trabajo continuo con carretillas contrabalanceadas, retráctiles y sistemas guiados.
Sistema de estanterías para palets de alta resistencia con entrada por cuatro vías y brazos guía sobre rieles

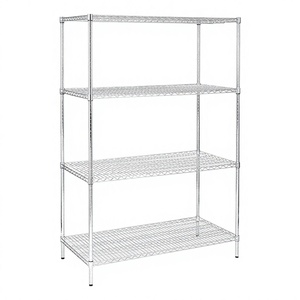

Estanterías metálicas duraderas para palets, estanterías de venta de 4 niveles, almacén optimizado

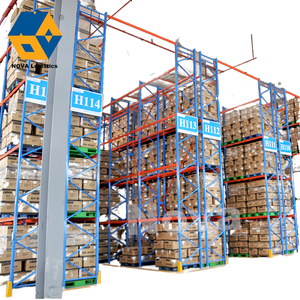

Estantería doble de alta resistencia de fábrica china, estantes de almacenamiento selectivo, apilador duradero
Estantería Europalet ajustable de alta resistencia, acero laminado en frío, 500 kg/nivel, 4 pisos

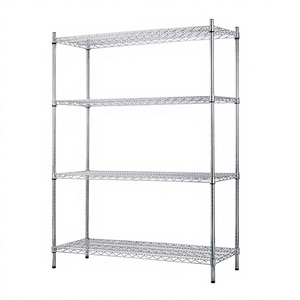

Estantería NSF Unidad de almacenamiento de equipos, estantería de alambre de 4 niveles, 250 kg de carga
Estanterías metálicas de alta resistencia Jinhui con capacidad de carga personalizada de 8 toneladas
Sistema de estanterías industriales personalizadas, unidades de apilamiento metálicas para palets
Sistema de estanterías para palets de alta resistencia, certificado ISO9001 y CE con protección anticorrosión
Análisis Técnico del Sistema de Estanterías Selectivas en China
El sistema de estantería selectiva para palets constituye el pilar fundamental del almacenaje industrial contemporáneo. Al garantizar un acceso directo e inmediato al 100 % de las unidades de carga almacenadas, representa la solución óptima para centros de distribución y depósitos que gestionan una elevada diversidad de referencias SKU bajo esquemas de rotación FIFO (First In, First Out).
Perfilado Omega y Geometría de Puntales
Los bastidores verticales se conforman mediante perfiles tubulares abiertos con sección geométrica en "Omega" de múltiples dobleces. Este plegado continuo en frío rigidiza los momentos de inercia y minimiza el pandeo torsional. El punzonado mecanizado con pasos estandarizados de 50 mm o 75 mm facilita la graduación altimétrica de los niveles de carga sin sacrificar la rigidez axil.
Largueros Tipo Cajón Interbloqueados
Los largueros horizontales (box beams) se fabrican uniendo dos perfiles en "C" soldados longitudinalmente mediante arco sumergido automatizado, generando una sección cerrada de alta resistencia a la torsión. En sus extremos incorporan conectores tipo uña de 3 a 5 puntos que encajan a presión en los orificios del montante, bloqueados por pasadores de seguridad que previenen desenganches accidentales.
Cálculo Estructural bajo Norma EN 15512 y RMI
La ingeniería estructural de los fabricantes chinos de primer nivel se rige por la norma europea EN 15512 y los códigos estadounidenses RMI/ANSI MH16.1. La flecha elástica admisible de los largueros se limita estrictamente a L/200 bajo carga nominal distribuida en reposo, incorporando factores de seguridad que absorben solicitaciones sísmicas e impactos dinámicos de montacargas.
Cadena de Fabricación en 10 Fases: Del Acero Primario al Contenedor
En Guangzhou Heda Shelves Co., Ltd., cada tonelada métrica de estantería selectiva atraviesa un riguroso itinerario de manufactura con trazabilidad completa de lotes, evitando fallas de concentricidad o degradación prematura del recubrimiento.
Acero Certificado
Bobinas laminadas en frío grado Q235B y Q355 con certificado de colada metalúrgica.
Corte de Precisión
Líneas automáticas de corte longitudinal y transversal con tolerancias inferiores a 0.5 mm.
Punzonado CNC
Prensas mecánicas de alta velocidad para orificios de paso constante a 50 mm y 75 mm.
Plegado Continuo
Conformado por trenes de rodillos escalonados para perfiles montantes sin tensiones residuales.
Perfilado de Largueros
Unión continua de almas y alas de viga en perfil cajón cerrado de máxima inercia.
Pulido y Biselado
Eliminación robotizada de aristas cortantes y rebabas para prevenir daños al operario.
Soldadura Robotizada
Soldadura por arco bajo gas protector CO2 con penetración uniforme en placas conectoras.
Decapado y Fosfatado
Tratamiento químico de inmersión en 7 fases para desengrase total y anclaje micrométrico.
Pintura Epoxi 60-90μm
Polimerización en túnel térmico a 180°C con polvo termoendurecible de alta resistencia.
Control & Cubicaje
Inspección de espesor, flecha y empaque con fleje de alta tensión optimizado para contenedor.
Estantería Selectiva vs. Otros Sistemas de Almacenaje Industrial
Comparativa elaborada por nuestro departamento de cálculo estructural a partir de más de 10.000 proyectos ejecutados a nivel mundial, auxiliando al equipo de adquisiciones a validar la densidad frente a la velocidad operativa.
| Tipología del Sistema | Accesibilidad SKU | Aprovechamiento Espacial | Principio de Rotación | Coste Relativo / Palet | Carretilla Compatible |
|---|---|---|---|---|---|
| Estantería Selectiva Estándar | 100% Inmediata | Media (40-50%) | FIFO / LIFO Flexible | Económico (Base 1.0) | Contrabalanceada / Retráctil |
| Selectiva Doble Profundidad | 50% Inmediata | Alta (55-65%) | LIFO (Último entra, primero sale) | Moderado (1.2x) | Retráctil con pantógrafo |
| Selectiva Pasillo Estrecho (VNA) | 100% Inmediata | Muy Alta (65-75%) | FIFO Estricto | Medio-Alto (1.4x) | Torre Trilateral Guiada |
| Compacta Drive-In / Drive-Through | Por Canal Único | Máxima (75-85%) | LIFO (Drive-In) / FIFO | Moderado (1.3x) | Contrabalanceada compacta |
| Carro Satélite (Radio Shuttle) | Por Nivel de Canal | Extrema (>85%) | FIFO o LIFO Automatizado | Inversión Tecnológica (2.5x) | Cualquier carretilla estándar |
| Dinámica por Gravedad (Flow Rack) | Por Canal de Rodillos | Alta (70-80%) | FIFO Riguroso | Alto por Rodillos (2.2x) | Retráctil o Contrabalanceada |
Tendencias de Adquisición y Desarrollos Tecnológicos en Racks
La evolución en los centros de cumplimiento y las exigencias de sostenibilidad están redefiniendo cómo las corporaciones internacionales licitan y configuran sus sistemas de almacenamiento selectivo.
Modelos TCO sobre el Precio por Kilogramo
Los directores de compras ya no evalúan las propuestas basándose únicamente en el coste de exportación FOB del acero. El análisis de coste total de propiedad (TCO) incluye la resistencia a impactos de carretilla, los intervalos de mantenimiento preventivo, el valor residual de los perfiles galvanizados y la facilidad de reconfiguración modular ante variaciones estacionales de SKU.
Aceros Microaleados de Alto Límite Elástico (HSLA)
La adopción de aceros estructurales avanzados permite reducir el peso muerto del bastidor hasta en un 18 % conservando idéntica resistencia a flexión y compresión axial. Esto disminuye los costes de flete marítimo por metro cúbico y contribuye a cumplir las metas de reducción de emisiones de alcance 3 (Scope 3 GHG) exigidas en licitaciones internacionales.
Integración Nativa con AMR y AGVs
Las estanterías selectivas de nueva generación incorporan zonas inferiores despejadas con pórticos de elevación y placas base embutidas para la circulación fluida de robots móviles autónomos (AMR). Los montantes se suministran preparados para el anclaje de códigos DataMatrix y balizas LiDAR que asisten la navegación óptica y el inventario automatizado por drones.
Diseño Resiliente Sísmico Dinámico
En mercados con severa sismicidad (Chile, Perú, México, Costa Rica, Japón), la estantería selectiva ya no se calcula como una estructura rígida pasiva. Mediante arriostramientos transversales en "K" o "X", placas base hiperestáticas sobredimensionadas y anclajes químicos estructurales Hilti/Fischer, los racks disipan la energía telúrica evitando el colapso progresivo tipo dominó.
Recubrimientos Híbridos para Cadena de Frío
El auge logístico de la industria farmacéutica y de alimentos congelados impulsa la demanda de sistemas selectivos con tratamientos de galvanizado sendzimir y acabados epoxi-poliéster resistentes a la condensación y choque térmico (-30°C). Estas formulaciones previenen la microfisuración galvánica y la descamación de pintura por fricción continuada de horquillas.
Gemelos Digitales y Sensores de Deformación IoT
Los almacenes clase A comienzan a implementar galgas extensométricas y sensores de impacto inercial montados directamente sobre los protectores de puntal. Estas redes de sensores transmiten telemétricamente cualquier sobrecarga o colisión mecánica al sistema WMS/ERP, alertando al responsable de seguridad de la necesidad de reemplazo antes de una flexión crítica.
Por Qué Guangzhou Heda Shelves Lidera la Exportación desde China
Desde nuestra constitución en 2001, articulamos la agilidad de fabricación china con el estricto apego a directivas internacionales de ingeniería estructural, brindando a importadores, distribuidores y operadores logísticos un ecosistema de suministro libre de fallas.
Fábrica Directa de 30.000 m²
Operamos sin intermediarios comerciales. Nuestras naves en Guangzhou albergan múltiples líneas de perfilado continuo y trenes de pintura robotizada capaces de transformar más de 30.000 toneladas de acero por mes con una puntualidad en fecha de embarque superior al 98.4 %.
Modelado CAD 2D/3D Gratuito en 24h
Nuestro equipo de más de 300 ingenieros y diseñadores estructurales analiza sus planos de planta, características de solera, radios de giro de carretillas y especificaciones de palets para formular esquemas CAD precisos y renders volumétricos 3D sin coste ni compromiso previo.
Homologaciones CE e ISO 9001:2015
La calidad de nuestros procesos se encuentra validada por entidades de certificación internacional. Contamos con certificado CE N.º 2435-CPR-8605159, certificación del sistema de gestión ISO 9001:2015 N.º 18624Q00169R0M y plena conformidad con directivas químicas RoHS.
Preguntas Frecuentes al Importar Estanterías Selectivas de China
Respuestas técnicas y contractuales orientadas a mitigar riesgos operativos, optimizar la volumetría de transporte y garantizar el cumplimiento regulatorio local.
? ¿Qué parámetros técnicos son indispensables para emitir una cotización estructural exacta?
Se requiere: plano arquitectónico con altura libre bajo viga, tipo de pavimento y resistencia puntual (kN/m²), dimensiones de palet con holgura (ancho, fondo, alto con mercancía incluida), peso bruto por palet, modelo y pasillo de trabajo mínimo (AST) de la carretilla, y zona sísmica de instalación.
? ¿Cómo garantiza el fabricante la calidad del acero y el espesor real del perfil?
Proveemos el Certificado de Prueba de Molino (MTC) que atestigua la composición química y límite elástico del acero Q235B/Q355. Los calibres de chapa (puntales de 1.5 a 2.5 mm y largueros de 1.5 a 2.0 mm) se inspeccionan con micrómetros digitales antes y después del tratamiento superficial.
? ¿Cuál es la tolerancia de deflexión permitida en los largueros durante la carga máxima?
Conforme a la norma europea EN 15512, la flecha vertical admisible para largueros en servicio no debe superar 1/200 de la longitud libre entre puntales (ejemplo: en un larguero de 2.700 mm, la flexión elástica central máxima admisible bajo carga nominal total es de 13.5 mm).
? ¿Cómo se protegen los componentes frente a la corrosión y el óxido durante el tránsito marítimo?
Los perfiles reciben decapado ácido, fosfatado y recubrimiento electrostático horneado a 180°C. Para el embalaje marítimo se emplean paquetes flejados con esquineros de plástico rígido, film alveolar de polietileno y bolsas de desecante de gel de sílice en contenedores cerrados dry-van.
? ¿Ofrecen servicio de cálculo sísmico adaptado a normativas latinoamericanas o europeas?
Sí. Nuestros ingenieros aplican software de cálculo por elementos finitos (FEA) modelando las cargas estáticas y dinámicas según el Eurocódigo 8, RMI estadounidense, o normas sísmicas nacionales como la NCh 2369 en Chile o la CFE en México, dimensionando arriostramientos y pernos de anclaje acordes.
? ¿Cuál es la ventaja de la estantería de doble profundidad frente a la selectiva estándar?
La configuración doble fondo (Double-Deep) ubica dos palets en fondo en lugar de uno por alineación, reduciendo la cantidad de pasillos de carretilla y aumentando la capacidad volumétrica en un 25-30 %, aunque requiere carretillas elevadoras equipadas con horquillas telescópicas o pantógrafo.
¿Listo para optimizar el metro cúbico de su almacén?
Contacte directamente con el equipo de ingeniería estructural de Guangzhou Heda Shelves Co., Ltd. Envíenos las dimensiones de su instalación y reciba sin coste un cálculo de capacidad de carga, plano de implantación CAD y cotización oficial en menos de 24 horas.
