Sistemas de Almacenaje Industrial y Cantiléver Más Demandados
Soluciones diseñadas y fabricadas por Guangzhou Heda Shelves Co., Ltd. con rigurosas tolerancias dimensionales, recubrimiento en polvo termoendurecible y certificación para logística pesada internacional.
Estanterías de ángulo ranurado Estante para tienda Estante ranurado Ángulo Estante de metal para almacenamiento en el hogar Estante de acero Estante de almacén de metal sin tornillos de 5 niveles
- Montaje modular sin tornillería compleja
- Capacidad de 150 kg a 300 kg por nivel
- Acero tratado anticorrosión fosfatado

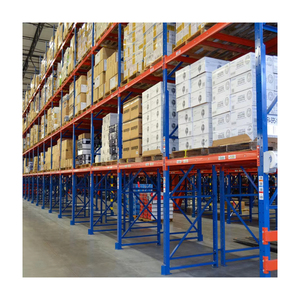

Estanterías de almacenamiento de alta resistencia a precio mayorista, estanterías apilables para almacén, estanterías selectivas de acero para palets, estanterías de alta resistencia en venta.
- Carga pesada de 1.000 a 4.500 kg/nivel
- Perfil vertical omega con paso ajustable
- Largueros encastrables con pasador de seguridad
Estanterías personalizadas para entrepisos, estanterías de almacenamiento de alta resistencia para almacenes, unidades de estanterías, estanterías de plataforma de acero para áticos.
- Carga de forjado: 300 a 1.000 kg/m²
- Escaleras de servicio, barandillas y compuertas
- Duplica o triplica el volumen útil en nave
Estantería metálica de acero de 4 niveles, ligera, con protección anticorrosión, para uso doméstico, en garajes y almacenes.
- Acero laminado en frío SPCC de alta pureza
- Recubrimiento electrostático libre de metales pesados
- Bandejas regulables en altura cada 50 mm
Estanterías de alta resistencia, ajustables y de gran nivel, con alta capacidad de carga para palets y mercancías a granel, ideales para almacenes y centros logísticos.
- Compatibilidad con Euro-palet, GMA e industrial
- Bastidores arriostrados con soldadura robotizada
- Resistencia a sismos según normativa EN 15512
Estantería de almacén, entrepiso, estructura de piso multinivel de alta resistencia, acero, capacidad de carga de 500 kg/m², anticorrosión.
- Suelo de chapa estriada antideslizante o tramex
- Integración con montacargas hidráulicos y toboganes
- Pintura horneada al fuego para alta abrasión
Estanterías industriales de alta resistencia para palets, fabricadas en HDPE, para manipulación de materiales, transferencia y almacenamiento con carretillas elevadoras, capacidad de 800 kg a 4000 kg.
- Protectores de puntal termoformados en HDPE
- Disipación contra choques de carretilla elevadora
- Rangos operativos para cámaras frías (-30°C)

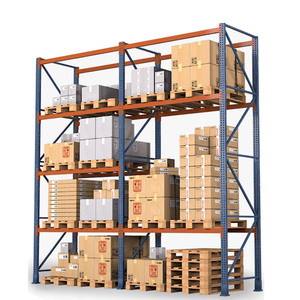

Sistema de estanterías selectivas para palets de alta resistencia para almacenamiento en almacenes, tamaño personalizado, directo de fábrica.
- Configuración simple fondo y doble fondo
- Acero laminado en frío certificado Q235B
- Certificado CE n.º 2435-CPR-8605159
Arquitectura Mecánica de Estanterías Cantiléver para Cargas Largas
Directrices de cálculo, física de momentos flectores y dimensionamiento estructural para importadores, distribuidores y operadores logísticos de materiales no paletizados.
1. Fundamentos del Almacenamiento Cantiléver frente al Convencional
El almacenamiento en estanterías cantiléver (cantilever racks) representa la cúspide de la eficiencia logística cuando se manipulan cargas no estandarizadas, largas o perfiles continuos. A diferencia de las estanterías selectivas tradicionales para palets —donde las columnas frontales delimitan rígidamente la boca de entrada del alveolo—, el sistema cantiléver carece de montantes frontales. Esta ausencia de pilares en el plano de carga permite una línea de manipulación ininterrumpida que elimina los costosos desperdicios de volumen generados por cargas con longitudes variables como vigas de acero estructural, perfiles de aluminio extrusionado, tubos de PVC o cobre, paquetes de madera aserrada, tableros de MDF o bobinas industriales.
En Guangzhou Heda Shelves Co., Ltd., todo proyecto cantiléver para exportación se somete a simulación por elementos finitos (FEA / ANSYS) y se diseña conforme a la norma europea EN 15512 y las especificaciones americanas RMI (Rack Manufacturers Institute) / ANSI MH16.1. La selección adecuada del perfil de la columna —ya sea conformado en frío con perfiles C gemelos espalda contra espalda o perfiles laminados en caliente IPE / HEA— define el comportamiento elástico del conjunto, previniendo el pandeo por torsión lateral bajo cargas descentradas.
2. Matriz de Selección Técnica: Perfil Conformado en Frío vs. Perfil Estructural IPE
Para compradores y contratistas de proyectos industriales en América Latina, España y Europa, identificar la tipología de cantiléver adecuada entre modelos de acero conformado en frío (Roll-Formed) y perfiles laminados en caliente (Hot-Rolled IPE) es determinante para el retorno de inversión y la seguridad operativa de la planta:
| Parámetro Técnico | Cantiléver de Carga Ligera / Media | Cantiléver Pesado Estructural (IPE / HEA) | Cantiléver Extra-Pesado para Chatarra / Moldes |
|---|---|---|---|
| Tipo de Perfil | Conformado en frío Q235B / Doble C | Viga laminada en caliente IPE 180 a IPE 400 | Perfiles soldados de ala ancha HEB / Q355B |
| Capacidad por Brazo | 200 kg – 600 kg | 800 kg – 2.500 kg | Hasta 5.000 kg/brazo |
| Altura Máxima de Columna | Hasta 4.500 mm | Hasta 9.000 mm (autoportante) | Hasta 12.000 mm con arriostramientos |
| Fijación del Brazo | Bulón pasante o cuña con ranura 100 mm | Unión con placa base de 16-25 mm y 4-8 pernos 8.8 | Conexión de asiento reforzada con cartela rígida |
| Resistencia al Impacto | Moderada; sensible a impactos de carretilla | Extrema; acero macizo no susceptible a abolladuras | Máxima; diseñado para manipulación severa con grúa |
| Aplicación Típica | Tubos de PVC ligeros, molduras, muebles | Barras de acero, perfiles I, madera maciza | Desguaces de vehículos, bobinas de chapa pesada |
3. Límite de Flecha (Deflection Limit) y Ángulo de Compensación
Un error crítico recurrente al adquirir estanterías cantiléver a exportadores de bajo coste sin cualificación ingenieril es la omisión del ángulo de caída y la flecha admisible. Todo brazo cantiléver sometido a carga distribuida experimenta una deflexión vertical elástica. Conforme a las recomendaciones de la FEM 10.2.02 (Federación Europea de Manutención), la flecha no debe exceder de L / 200 (donde L es la longitud libre del brazo) para evitar desestabilizaciones de la carga almacenada.
Para compensar este comportamiento físico ineludible, las fábricas de HEDA incorporan un ángulo de inclinación positiva de compensación de entre 1,5° y 2,5° en los brazos de fábrica. Así, al alcanzar la carga nominal máxima recomendada por cálculo, el brazo alcanza un plano rigurosamente horizontal en lugar de descender hacia el pasillo de tránsito, impidiendo que tubos cilíndricos o paquetes de barras resbalen por gravedad hacia el área de paso de los operarios.
Tendencias de Futuro en la Adquisición de Estanterías Cantiléver
Cómo la automatización, las cadenas de suministro deslocalizadas y la presión por la densidad cúbica están redefiniendo las especificaciones de compra internacional.
1. Cantiléver Automatizado AS/RS con Transelevador
La integración de estanterías cantiléver con transelevadores automáticos de horquilla telescópica o carros de extracción lateral sustituye a las carretillas de carga lateral (side-loaders). Permite naves de hasta 24 metros de altura libre, pasillos estrechos de apenas 1.600 mm y manipulación guiada por software WMS, cuadruplicando la capacidad de almacenamiento por metro cuadrado en sectores siderúrgicos y madereros.
2. Bases Móviles Motorizadas (Mobile Cantilever)
La adquisición de cantiléver montado sobre chasis motorizados guiados por raíles empotrados en solera está sustituyendo a los sistemas estáticos en regiones con altísimo coste de suelo industrial. Un único pasillo de trabajo se abre automáticamente mediante control remoto según el paquete solicitado, incrementando la ocupación útil de la nave del 40% a más del 85% de la superficie útil de planta.
3. Acabados Eco-Sostenibles y Galvanizado Térmico C4/C5
Las exigencias de descarbonización global y los almacenes a la intemperie han disparado la demanda de recubrimientos en polvo sin Compuestos Orgánicos Volátiles (COVs) certificados bajo RoHS y procesos de Galvanizado en Caliente por inmersión (HDG) bajo norma EN ISO 1461 con espesores mínimos de 70 a 85 micras para soportar entornos marinos o químicos agresivos por más de 25 años sin corrosión.
Tendencias de Desarrollo Tecnológico en Fabricación de Cantiléver
Avances en metalurgia, corte por fibra óptica de alta potencia y arriostramientos dinámicos sismorresistentes.
Aceros de Alto Límite Elástico (Q355B / S355JR)
La sustitución progresiva de perfiles convencionales de acero Q235B por aleaciones estructurales Q355B microaleadas permite reducir el peso muerto de las columnas en hasta un 18%, incrementando la capacidad de carga neta y minimizando drásticamente las tarifas de flete marítimo por tonelada transportada.
Mecanizado Láser 3D de Paso Variable
Centros automáticos de corte y punzonado láser de 12 kW procesan los perfiles IPE y columnas tubulares con tolerancias de ±0.2 mm. El troquelado permite graduar las alturas de los brazos en pasos precisos de 100 mm o 150 mm sin necesidad de taladrado en destino ni modificación estructural.
Cruces de San Andrés Sismorresistentes
Nuevos módulos de arriostramiento vertical y horizontal con tensores articulados de rótula esférica absorben desplazamientos dinámicos provocados por terremotos o ráfagas de viento en cantiléveres exteriores protegidos con tejadillos superiores (canopy roof).
Gemelos Digitales (Digital Twin) y Sensores IoT
Incorporación de galgas extensométricas inalámbricas en la base del pilar para monitorizar en tiempo real los esfuerzos cortantes y sobrecargas accidentales, emitiendo alertas predictivas a la central de control antes de que ocurran fallas por fatiga estructural.
Ventajas Competitivas de Guangzhou Heda Shelves Co., Ltd.
Desde 2001 suministrando infraestructura de almacenamiento pesado con solvencia técnica acreditada por auditorías internacionales.
Certificaciones Oficiales Verificables
Garantía legal y técnica para superar inspecciones de prevención de riesgos en cualquier país: Marcado CE n.º 2435-CPR-8605159, Sistema de Gestión de Calidad ISO 9001:2015 certificado n.º 18624Q00169R0M (vigente hasta 06/2027) y directiva medioambiental RoHS en polvos epoxi-poliéster.
Estudio CAD/3D y Cálculo Sin Coste
Nuestro equipo multidisciplinar de más de 300 profesionales y técnicos superiores diseña su layout completo en 24 horas laborables. Reciba planos de planta en DWG/PDF, renders 3D volumétricos y memorias de cálculo estructural sin compromiso financiero alguno.
Carga y Cubicaje Marítimo Eficiente
Especialistas en consolidación contenerizada en Guangzhou, Foshan y Shenzhen. Planificación milimétrica de apilado para contenedores 20GP, 40GP y 40HQ mediante software de estiba 3D para evitar daños en las piezas pintadas y minimizar el flete unitario por metro lineal útil.
Control de Producción Integral en 10 Fases
Cada lote de estanterías cantiléver se rastrea desde la bobina de acero laminado hasta el precinto del contenedor marítimo.
Materia Prima
Acero ensayado con prueba de tracción y límite elástico.
Corte de Precisión
Cizallado CNC y láser de alta velocidad sin rebabas.
Punzonado Automático
Matrices automáticas para paso milimétrico continuo.
Plegado en Frío
Prensas sincronizadas CNC de 400 toneladas.
Perfilado Continuo
Líneas roll-forming con rodillos de cromo duro.
Pulido Robotizado
Desbarbado total de aristas para fijación de pintura.
Soldadura MIG/MAG
Células robotizadas de soldadura bajo gas protector.
Decapado & Fosfatado
Túnel de lavado químico multicapa nanocerámico.
Pintura en Polvo
Polimerizado en horno continuo a 200°C constante.
Control de Calidad & Packing
Inspección de espesor de pintura y embalaje con burbuja.
Preguntas Frecuentes sobre Compra y Exportación de Cantiléver
Respuestas de ingeniería y comercio exterior para directores de operaciones, jefes de compras y distribuidores mayoristas.
1. ¿Qué datos técnicos debe facilitar el cliente para obtener el dimensionamiento y presupuesto exacto?
Para emitir una propuesta con plano ejecutivo y cálculo de resistencia sin demoras requerimos:
- Características de la carga: Longitud mínima, media y máxima de los paquetes, fondo (profundidad), peso unitario (kg) y grado de flexibilidad o rigidez del material almacenado (para calcular la distancia crítica entre columnas).
- Dimensiones del espacio físico: Altura libre de la nave bajo vigas maestras o rociadores contra incendios, longitud del área asignada y sentido de flujo de los equipos mecánicos.
- Configuración del cantiléver: Si se requiere cara simple (adherido a muro) o doble cara (isla central independiente).
- Maquinaria de maniobra: Tipo de carretilla elevadora (frontal contrapesada, retráctil, carretilla multidireccional o side-loader), altura máxima de elevación del mástil y radio de giro entre pasillos.
- Ubicación del proyecto: Ciudad o país para verificar aceleración sísmica del suelo y evaluar si la instalación es interior climatizada o exterior con tejadillo.
2. ¿Cómo se determina el número de columnas y la separación (vano) entre ellas para evitar flexión?
La regla empírica y de seguridad estructural establece que la carga debe reposar sobre un mínimo de dos brazos para cargas cortas y de tres a cinco brazos para materiales deformables como tubos delgados de PVC o flejes de madera. La separación entre columnas debe elegirse de modo que el voladizo libre de la carga en los extremos exteriores no exceda de la mitad de la separación entre brazos (D / 2), donde D es la distancia entre centros de columnas contiguas. Nuestros ingenieros realizan la prueba de pandeo local para verificar que los paquetes no se comben peligrosamente entre dos brazos de soporte.
3. ¿Qué espesor y calidad de solera de hormigón (suelo) se exige para fijar un cantiléver pesado?
Las estanterías cantiléver transmiten enormes momentos de vuelco a través de sus placas base al suelo. Para columnas de altura superior a 5 metros con cargas por brazo superiores a 1.000 kg, se exige típicamente una solera de hormigón armado de al menos 200 mm a 250 mm de espesor, con una resistencia característica a compresión del hormigón mínima de C20/25 o C25/30 (25 a 30 N/mm²). Los anclajes utilizados por HEDA son pernos mecánicos de cuña de alta expansión clase M16 o anclajes químicos bicomponente de resina de viniléster certificada para hormigón fisurado según ETAG 001.
4. ¿Cuáles son los plazos habituales de fabricación y cómo se asegura el envío marítimo transcontinental?
El ciclo medio de fabricación para un pedido estándar de 1 a 3 contenedores (40HQ) oscila entre 15 y 22 días hábiles tras la validación final de los planos de producción. Las columnas y bases de acero se embalan con cantoneras rígidas y flejado de poliéster de alta tensión; los brazos se estiban en palets metálicos a medida para descarga rápida con carretilla en puerto de destino. Los herrajes, pernos y accesorios viajan en cajas de madera tratada ISPM-15 con desecante de gel de sílice anticorrosión para travesías oceánicas de hasta 45 días.
5. ¿Es posible incorporar topes delanteros, bandejas de chapa y tejadillos para uso al aire libre?
Completamente. Suministramos accesorios estandarizados y personalizaciones bajo plano:
- Topes frontales extraíbles o fijos: Pasadores redondos o perfiles huecos que se insertan en la punta del brazo para prevenir rodadura de tubos y bobinas.
- Bandejas continuas de rejilla electrosoldada o chapa: Colocadas sobre los brazos para transformar el cantiléver en un estante continuo apto para mercancías de dimensiones irregulares o palets deteriorados.
- Cubiertas inclinadas superiores (Tejadillos): Soportes estructurales anclados a la coronación de la columna con chapas gremadas para evacuar agua de lluvia en cantiléveres exteriores galvanizados.
6. ¿Cómo se asiste el montaje en destino y qué documentación técnica se entrega con el embarque?
Cada exportación incluye un dossier técnico exhaustivo compuesto por planos de montaje numerados (Assembly Drawings), lista de empaque correlativa pieza por pieza (Packing List por bulto) y tabla de pares de apriete para los pernos estructurales. Proveemos soporte remoto por videollamada directa con el ingeniero de proyecto y tutoriales 3D animados. Para proyectos de gran envergadura o centros logísticos llave en mano, desplazamos ingenieros de montaje residentes para liderar las cuadrillas locales de instalación.
Solicite su Proyecto de Cantiléver Industrial sin Coste
Conecte con nuestro departamento de ingeniería. Le enviaremos su propuesta técnica personalizada, plano de implantación CAD y cotización FOB/CIF en menos de 24 horas.
